“Fuente luminosa”. Para la emisión de luz son usadas lámparas del tipo incandescente con filamento corto, el cual no es puntual, es decir, tiene un tamaño definido y, consecuentemente, disminuye la nitidez de la imagen proyectada sobre la pantalla. Con el fin de obtener una luz más intensa y puntual suelen utilizarse lámparas con arcos obtenidos en el vacío o en un gas neutro. La falta de nitidez de los bordes de la sombra de la pieza proyectada puede ser provocada por el espesor de la pieza ya que siempre se tienen rayos luminosos que no pasan rigurosamente paralelos.

* Click en la imagen para agrandar *

“Sistema de Condensacion y Colimacion”. Tiene como finalidad dentro del “PPO” iluminar la pieza a verificar con una luz intensa y de haces paralelos, con la finalidad de apreciar una imagen más nítida de la pieza proyectada.

“Condensador”. Sistema óptico convergente destinado a concentrar las radiaciones de la fuente de iluminación sobre el objeto a verificar dando lugar a un haz luminoso muy intenso y de mucha abertura. Los condensadores más sencillos están formados por lentes convergentes, o bien por espejos cóncavos.

“Colimador”. Sistema constituido por un objetivo en cuyo foco se encuentra una retícula o mira que, iluminándolos adecuadamente, se proyectan en el infinito, transformando un haz de rayos divergente en otro paralelo.

* Click en la imagen para agrandar *

“Sistema de Proyeccion (Objetivo)”. Está constituido por el objetivo, el cual consiste en un sistema convergente de lentes, que reciben la luz del objeto y proyectan una imagen ampliada del objeto. Por lo general los equipos de proyección vienen equipados con objetivos con amplificaciones de 10 a 200 x. Se debe considerar que mientras mayor es el aumento utilizado, menor resulta la dimensión del objeto que se puede proyectar, o sea, a mayor amplificación menor campo visual de la pieza proyectada. Para fijar un orden de amplificación del tamaño de piezas que es posible proyectar, o sea el campo útil del objetivo, a continuación se transcriben algunos valores representativos:

* Click en la imagen para agrandar *

“Espejos de Reflexión”. Para que los “PPO” sean prácticos y menos voluminosos, se dobla la imagen una o varias veces el haz luminoso con el fin de acercar la pantalla al objeto, por lo que se recurre a espejos y prismas de reflexión total. Un espejo común tiene su principal superficie de reflexión por detrás del cristal, obstante la superficie frontal reflejará parte de la luz incidente. Esto ocasionará la aparición en la pantalla de una doble imagen y para subsanar esta situación a los cristales se les matiza (en el vacío) por su cara frontal.

* Click en la imagen para agrandar *

“Pantalla”. Se emplean pantallas de cristal esmerilado de un solo lado, para permitir hacer la observación en forma perpendicular, siendo la pantalla translúcida. La imagen mostrada en el “PPO” es invertida, virtual y aparente.

“Platina”. La platina es la mesa de trabajo sobre la cual se coloca la pieza a medir, y tiene una determinada capacidad de carga que puede soportar, así como el desplazamiento ortogonal del cual dispone; limitando el uso del “PPO” a piezas de un determinado peso y tamaño. La platina cuenta con una base metálica en la cual se pueden colocar diferentes dispositivos de sujeción para las piezas a medir, así como de una parte central de vidrio transparente que permite el paso de la luz cuando se examina una pieza por un método diascópico.

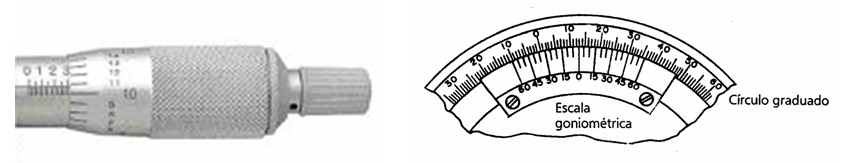

“Escalas de Medición”. Para la medición longitudinal de las piezas a medir se emplean micrómetros acoplados para un desplazamiento en conjunto con la platina, considerando un movimiento ortogonal. En el caso de medición en coordenadas polares se utiliza un goniómetro que regularmente se encuentra ubicado sobre la pantalla del “PPO”.
